关注互联网后端技术-MySQL在大型网站的应用架构演变

作为最流行的开源数据库，MySQL被广泛应用在Web应用程序以及其它中小型项目上。然而不可忽视的是，在许多大型IT公司中，MySQL在高度优化和定制化后，已逐渐偏离了原有的开源版本，更像是一种分支，比如Facebook前不久开源的WebScaleSQL。近日，有一篇博文，从大型网站架构发展的角度看MySQL应用所发生的改变，这里为大家分享。

以下为博文：

写在最前：

本文主要描述在网站的不同的并发访问量级下，Mysql架构的演变。

可扩展性

架构的可扩展性往往和并发是息息相关，没有并发的增长，也就没有必要做高可扩展性的架构，这里对可扩展性进行简单介绍一下，常用的扩展手段有以下两种：

• Scale-up：纵向扩展，通过替换为更好的机器和资源来实现伸缩，提升服务能力
• Scale-out：横向扩展,  通过加节点（机器）来实现伸缩，提升服务能力

可扩展性的理想状态

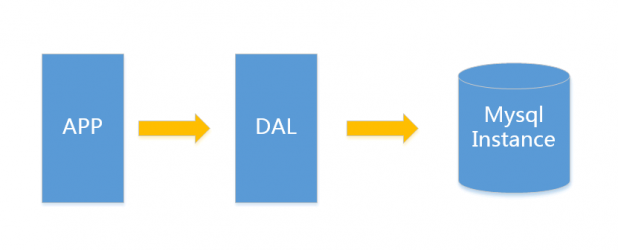

一个服务，当面临更高的并发的时候，能够通过简单增加机器来提升服务支撑的并发度，且增加机器过程中对线上服务无影响（no down time），这就是可扩展性的理想状态！架构的演变V1.0  简单网站架构一个简单的小型网站或者应用背后的架构可以非常简单，数据存储只需要一个Mysql Instance就能满足数据读取和写入需求（这里忽略掉了数据备份的实例），处于这个时间段的网站，一般会把所有的信息存到一个Database Instance里面。

在这样的架构下，我们来看看数据存储的瓶颈是什么？

• 数据量的总大小  一个机器放不下
• 数据的索引（B+ Tree）一个机器的内存放不下
• 访问量（读写混合）一个实例不能承受

只有当以上3件事情任何一件或多件满足时，我们才需要考虑往下一级演变。 从此我们可以看出，事实上对于很多小公司小应用，这种架构已经足够满足他们的需求了，初期数据量准确评估是杜绝过度设计很重要的一环，毕竟没有人愿意为不可能发生的事情而浪费自己的精力。

这里简单举个我的例子，对于用户信息这类表 （3个索引），16G内存能放下，大概2000万行数据的索引，简单的读和写混合访问量3000/s左右没有问题，你的应用场景是否？

V2.0 垂直拆分

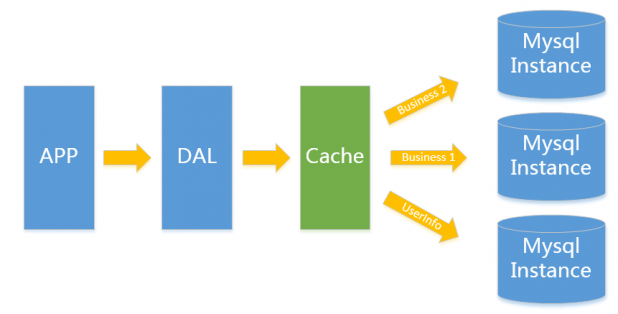

一般当V1.0 遇到瓶颈时，首先最简便的拆分方法就是垂直拆分，何谓垂直？就是从业务角度来看，将关联性不强的数据拆分到不同的Instance上，从而达到消除瓶颈的目标。以图中的为例，将用户信息数据，和业务数据拆分到不同的三个实例上。对于重复读类型比较多的场景，我们还可以加一层Cache，来减少对DB的压力。

在这样的架构下，我们来看看数据存储的瓶颈是什么？

单实例单业务依然存在V1.0所述瓶颈：遇到瓶颈时可以考虑往本文更高V版本升级，若是读请求导致达到性能瓶颈可以考虑往V3.0升级， 其他瓶颈考虑往V4.0升级。

V3.0  主从架构

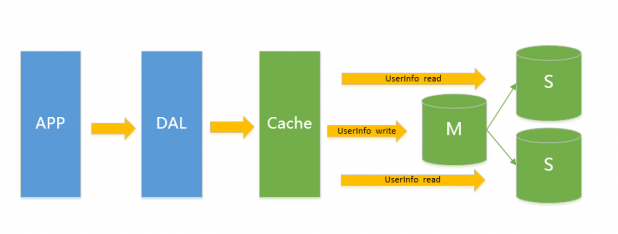

此类架构主要解决V2.0架构下的读问题，通过给Instance挂数据实时备份的思路来迁移读取的压力，在MySQL的场景下就是通过主从结构，主库抗写压力，通过从库来分担读压力，对于写少读多的应用，V3.0主从架构完全能够胜任。

在这样的架构下，我们来看看数据存储的瓶颈是什么？很明了，写入量主库不能承受。

V4.0  水平拆分

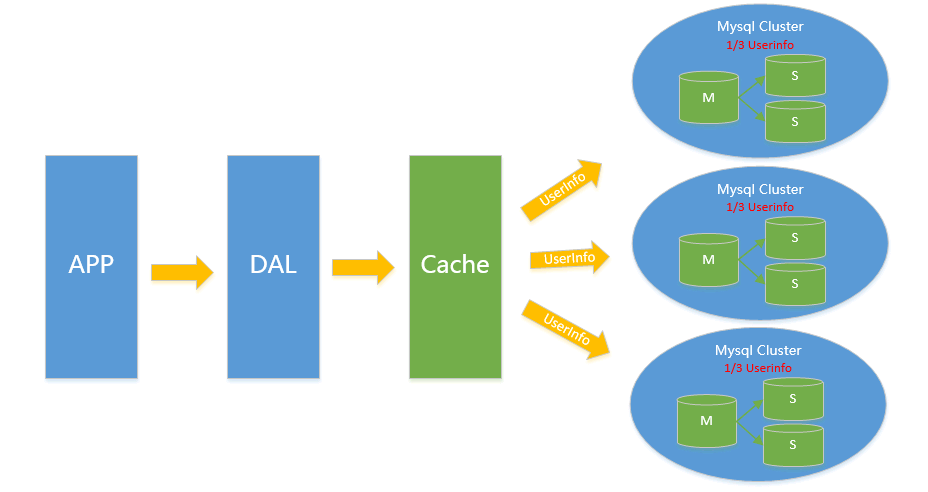

对于V2.0、V3.0方案遇到瓶颈时，都可以通过水平拆分来解决，水平拆分和垂直拆分有较大区别，垂直拆分拆完的结果，在一个实例上是拥有全量数据的，而水平拆分之后，任何实例都只有全量的1/n的数据，以下图UserInfo的拆分为例，将UserInfo拆分为3个Cluster，每个Cluster持有总量的1/3数据，3个Cluster数据的总和等于一份完整数据。

注：这里不再叫单个实例 而是叫一个Cluster 代表包含主从的一个小MySQL集群。

那么，这样架构中的数据该如何路由？

1. Range拆分

sharding key按连续区间段路由，一般用在有严格自增ID需求的场景上，如UserId、UserId Range的小例子，以UserId 3000万为Range进行拆分：1号Cluster的UserId是1-3000万，2号Cluster  UserId是 3001万-6000万。

2. List拆分

List拆分与Range拆分思路一样，都是通过给不同的sharding key来路由到不同的Cluster，但是具体方法有些不同。List主要用来做sharding key不是连续区间的序列落到一个Cluster的情况，如以下场景：

假定有20个音像店，分布在4个有经销权的地区，如下表所示：

地区   商店ID 号
北区   3, 5, 6, 9, 17
东区   1, 2, 10, 11, 19, 20
西区   4, 12, 13, 14, 18
中心区 7, 8, 15, 16

	业务希望能够把一个地区的所有数据组织到一起来搜索，这种场景List拆分可以轻松搞定

	3. Hash拆分

	通过对sharding key 进行哈希的方式来进行拆分，常用的哈希方法有除余，字符串哈希等等，除余如按UserId%n的值来决定数据读写哪个Cluster，其他哈希类算法这里就不细展开讲了。

	4. 数据拆分后引入的问题

	数据水平拆分引入的问题主要是只能通过sharding key来读写操作，例如以UserId为sharding key的切分例子，读UserId的详细信息时，一定需要先知道UserId，这样才能推算出在哪个Cluster进而进行查询，假设我需要按UserName进行检索用户信息，需要引入额外的反向索引机制（类似HBase二级索引），如在Redis上存储username->userid的映射，以UserName查询的例子变成了先通过查询username->userid，再通过userid查询相应的信息。

	实际上这个做法很简单，但是我们不要忽略了一个额外的隐患，那就是数据不一致的隐患。存储在Redis里的username->userid和存储在MySQL里的userid->username必须需要是一致的，这个保证起来很多时候是一件比较困难的事情，举个例子来说，对于修改用户名这个场景，你需要同时修改Redis和Mysql。这两个东西是很难做到事务保证的，如MySQL操作成功，但是Redis却操作失败了（分布式事务引入成本较高）。对于互联网应用来说，可用性是最重要的，一致性是其次，所以能够容忍小量的不一致出现. 毕竟从占比来说，这类的不一致的比例可以微乎其微到忽略不计。（一般写更新也会采用mq来保证直到成功为止才停止重试操作）

	在这样的架构下，我们来看看数据存储的瓶颈是什么？

	在这个拆分理念上搭建起来的架构，理论上不存在瓶颈（sharding key能确保各Cluster流量相对均衡的前提下)。不过确有一件恶心的事情，那就是Cluster扩容的时候重做数据的成本，如我原来有3个Cluster，但是现在我的数据增长比较快，我需要6个Cluster，那么我们需要将每个Cluster 一拆为二，一般的做法是：



		摘下一个slave，停同步


		对写记录增量log（实现上可以业务方对写操作多一次写持久化mq或者MySQL主创建trigger记录写等等方式）


		开始对静态slave做数据一拆为二


		回放增量写入，直到追上的所有增量，与原Cluster基本保持同步


		写入切换，由原3 Cluster 切换为6 Cluster


	有没有类似飞机空中加油的感觉，这是一个脏活，累活，容易出问题的活，为了避免这个，我们一般在最开始的时候，设计足够多的sharding cluster来防止可能的Cluster扩容这件事情。

	V5.0  云计算 腾飞（云数据库）

	云计算现在是各大IT公司内部作为节约成本的一个突破口，对于数据存储的MySQL来说，如何让其成为一个SaaS是关键点。在MS的官方文档中，把构建一个足够成熟的SaaS（MS简单列出了SAAS应用的4级成熟度）所面临的3个主要挑战：可配置性，可扩展性，多用户存储结构设计称为"three headed monster"。可配置性和多用户存储结构设计在MySQL SaaS这个问题中并不是特别难办的一件事情，所以这里重点说一下可扩展性。

	MySQL作为一个SaaS服务，在架构演变为V4.0之后，依赖良好的sharding key设计，已经不再存在扩展性问题，只是他在面对扩容缩容时，有一些脏活需要干，而作为SaaS，并不能避免扩容缩容这个问题，所以只要能把V4.0的脏活变成：第1，扩容缩容对前端APP透明（业务代码不需要任何改动）；第2，扩容缩容全自动化且对在线服务无影响。如果实现了这两点，那么他就拿到了作为SaaS的门票。

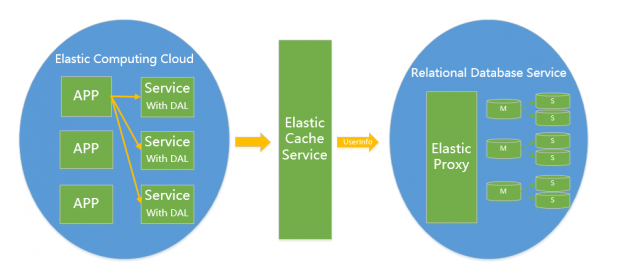

	对于架构实现的关键点，需要满足对业务透明，扩容缩容对业务不需要任何改动，那么就必须eat our own dog food，在你MySQL SaaS内部解决这个问题，一般的做法是我们需要引入一个Proxy，Proxy来解析SQL协议，按sharding key来寻找Cluster，判断是读操作还是写操作来请求Master或者Slave，这一切内部的细节都由Proxy来屏蔽。

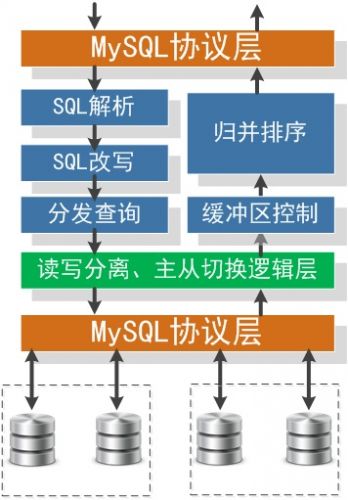

	这里借淘宝的图来列举一下Proxy需要干哪些事情

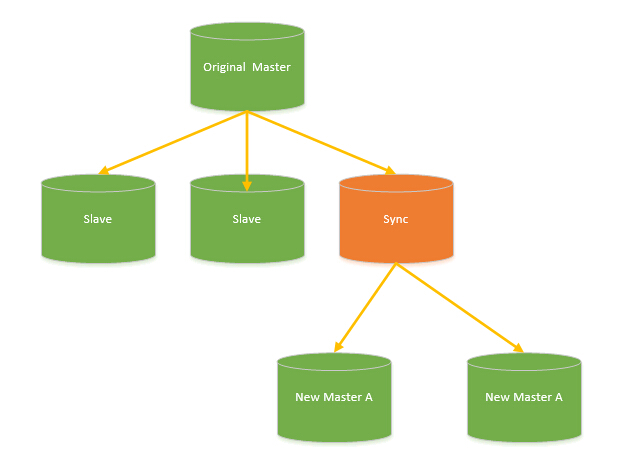

	对于架构实现的关键点，扩容缩容全自动化且对在线服务无影响； 扩容缩容对应到的数据操作即为数据拆分和数据合并，要做到完全自动化有非常多不同的实现方式，总体思路和V4.0介绍的瓶颈部分有关，目前来看这个问题比较好的方案就是实现一个伪装Slave的Sync Slave，解析MySQL同步协议，然后实现数据拆分逻辑，把全量数据进行拆分。具体架构见下图：





	其中Sync Slave对于Original Master来说，和一个普通的Mysql Slave没有任何区别，也不需要任何额外的区分对待。需要扩容/缩容时，挂上一个Sync slave，开始全量同步+增量同步，等待一段时间追数据。以扩容为例，若扩容后的服务和扩容前数据已经基本同步了，这时候如何做到切换对业务无影响？ 其实关键点还是在引入的Proxy，这个问题转换为了如何让Proxy做热切换后端的问题。这已经变成一个非常好处理的问题了。

	另外值得关注的是：2014年5月28日——为了满足当下对Web及云应用需求，甲骨文宣布推出MySQL Fabric，在对应的资料部分我也放了很多Fabric的资料，有兴趣的可以看看，说不定会是以后的一个解决云数据库扩容缩容的手段。

	V more ?等待革命……
